2026年4月10日更新

１．Rcycle3X(評価版)の概要

(1)Rcycleとは

　不具合、改善点等を指摘いただきたく、評価版としてアップロードしました。 多くのご意見をお待ちしております。こちらのご意見からご連絡ください。

　冷媒の熱力学的性質は、文献の状態式から算出しているが、煩雑になる気液平衡計算は行わず回帰式で算出している。一方、輸送的物性については、気液両相に使用できる回帰式がないものも多く、文献値をもとに拡張対応状態原理から求めた値を用いて気液両域にできる回帰式を作成している。輸送的物性は研究者間の偏差が大きく、また、対応状態原理による推算も完成したものではない。輸送的物性は参考値と考えていただきたい。

(2)Rcycle3Xの実行

「WindowsによってPCが保護されました」の表示が出た場合、自己責任になりますが、一旦、実行を停止し、解凍したファイルをウイルスチェックの後、再度実行し、詳細情報から実行してください。

• ダウンロードしたアーカイブ(Rcycle3X.zip)を任意のフォルダに解凍。
• 解凍されたファイルのRcycle3X.exeをダブルクリックして実行。
• Rcycle3Xを実行させるためには、パソコンに.NET10 Desktop RuntimeとMicrosoft 365 Access Runtime(64bit)が必要。

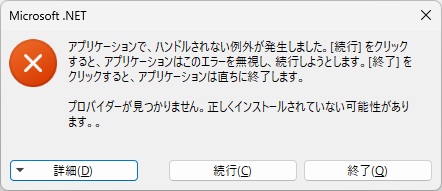

.NET10 Desktop Runtimeがインストールされていない場合、以下の表示がされる。

Microsoft 365 Access Runtimeがインストールされていない場合、以下の表示がされる。

両RuntimeともにMicrosoftのホームページからインストールしてください。

２．動作環境

　使用言語：Microsoft Visual Studio Community 2026
　確認済みOS：windows11 (64 ビット)

３．操作方法

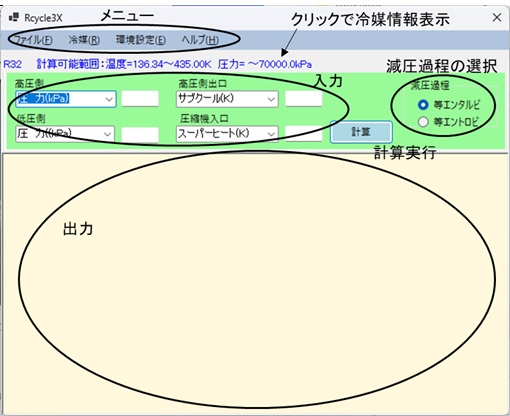

(1)Rcycle.exe起動画面

 起動時は、R32、冷凍サイクル、温度単位K、圧力単位kPa、状態量kgが選択されている。

（２）メニューバー

 （ⅰ）ファイル

• 計算結果（出力）の保存
• 計算結果（出力）の印刷
• 終了

 （ⅱ）冷媒

• 冷媒の選定

 （ⅲ）環境設定

• 冷凍サイクル：冷凍サイクルの理論性能算出
• 物性推算：特定点の物性推算
• 単位：温度、圧力、状態量の単位選定

 （ⅳ）ヘルプ

• Rcycleについて：version、及び使い方、意見、問い合わせのリンク
• Rcycleへの要望、不具合等：ご意見のリンク

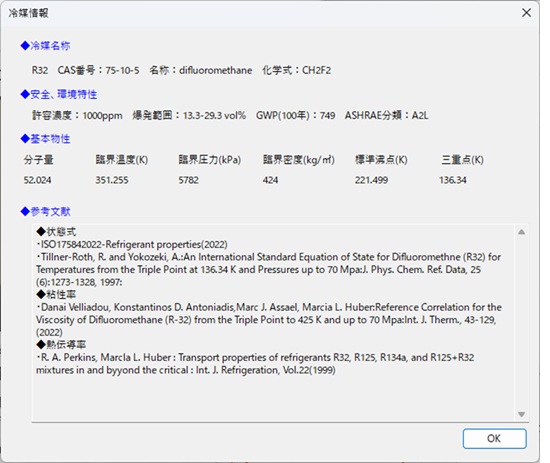

（３）選択冷媒の表示

 選択した冷媒と計算可能温度、圧力を表示。計算可能範囲は密度もあるが表示は無し。この
 部分をクリックすると冷媒情報が表示される。

（４）入力画面

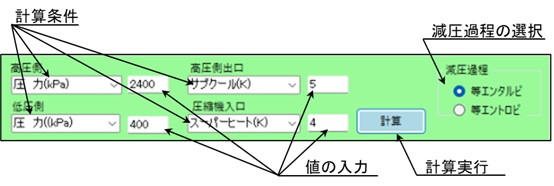

（ⅰ）冷凍サイクル

計算条件を設定し値を入力後、計算ボタンをクリックあるいはEnterで計算を実行。
計算条件

1. 高圧側：圧力、凝縮温度、平均温度
2. 低圧側：圧力、蒸発温度、平均温度　
3. 高圧側出口：サブクール、出口温度
4. 圧縮機入口：スーパーヒート、入口温度

ここで、相変化時に温度勾配をもつ非共沸混合冷媒の凝縮温度は沸点と露点の算術平均、蒸発温度は入口温度と露点の算術平均を用いている。また、平均温度は高圧側、低圧側ともに、入口出口のエンタルピ差をエントロピ差で除した値としている。
蒸気圧縮機式冷凍サイクルの減圧過程は等エンタルピ変化であるが、比較のために等エントロピ変化も計算可能にしている。

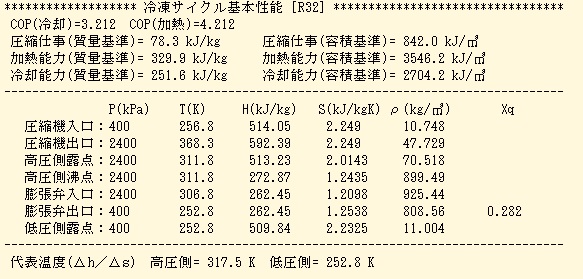

計算結果の一例

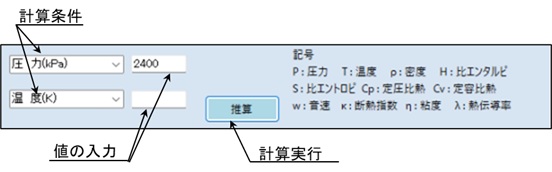

　（ⅱ）物性推算

計算条件を設定し値を入力後、推算ボタンをクリックあるいはEnterで計算を実行。

計算条件
・上段：圧力、温度　
・下段：温度、密度、エンタルピ、エントロピ

 圧力、温度のみ値を入力した場合それぞれ圧力基準、温度基準の飽和物性を計算。上段、下段ともに値を入力した場合、特定点の物性値を計算。上段と下段ともに温度を選定した場合、下段の数値は無視され飽和物性が算出される。また、圧力とエンタルピからの物性推算では、条件により複数の解があり通常は圧力の低い点が表示される。

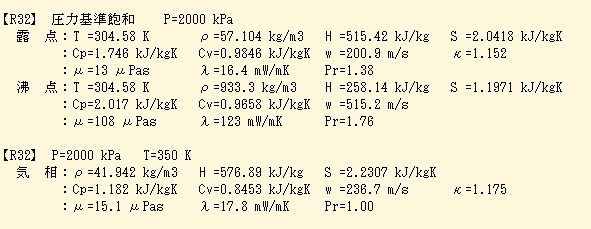

計算結果の例

（４）出力画面

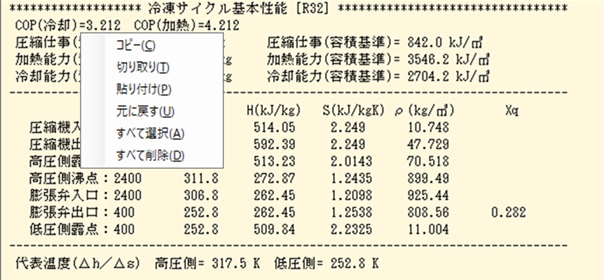

出力画面を右クリックすると、出力画面のコピー、削除等のメニュー画面が表示される。

４．著作権、免責等

　MoistAirの著作権はMATSUSHIMA P. E. O. にあります。個人での利用は自由ですが、あくまでも自己責任でお願いします。
ソフトに関したご意見・ご感想・ご要望・バグ情報などありましたらこちらのご意見からご連絡ください。

参考文献

・ A. Fenghour, W. A. Wakeham, V. Vesovic, "The Viscosity of Carbon Dioxide", J. Phys. Chem. Ref. Data, 27:31-44 (1998)

・ A. Fenghour, William A. Wakeham, V. Vesovic, J. T. R. Watson, J. Millat, and E. Vogel, "THE VISCOSITY OF AMMONIA", J. Phys. Chern. Ref. Data, Vol. 24, No.5 (1995)

・ Akasaka R., Lemmon E.W., "An International Standard Formulation for trans-1-Chloro-3,3,3-trifluoroprop-1-ene [R1233zd(E)] Covering Temperatures from the Triple-Point Temperature to 450 K and Pressures up to 100 MPa", J. Phys. Chm. Ref Dat 51,2020

・ Bücker D., Wagner W., "Reference equations of state for the thermodynamic properties of fluid phase n-butane and isobutane", J. Phys. Chem. Ref. Data, Vol. 35, No. 2 (2006)

・ Danai Velliadou, Konstantinos D. Antoniadis,Marc J. Assael, Marcia L. Huber, "Reference Correlation for the Viscosity of Difluoromethane (R-32) from the Triple Point to 425 K and up to 70 Mpa", Int. J. Therm., 43-129, (2022)

・ E. Vogel, C. Küchenmeister, E. Bich, "Viscosity Correlation for Isobutane over Wide Ranges of the Fluid Region1 International Journal of Thermophysics", Vol. 21, No. 2 (2000)

・ E. Vogel, C. Küchenmeister, and E. Bich, "Reference Correlation of the Viscosity of Propane", J. Phys. Chem. Ref. Data, Vol. 27, No. 5 (1998)

・ E. W. Lemmon, "Pseudo-Pure Fluid Equations of State for the Refrigerant Blends R-410A, R-404A, R-507A, and R-407C", Int. J. Thermophys,. 24-1 (2003)

・ E. W. Lemmon, R. T.Jacobsen, "A New Functional Form and New Fitting Techniques for Equations of State with Application to Pentafluoroethane (HFC-125)", J. Phys. Chem. Ref. Data, 34(1):69-108 (2005)

・ Lemmon, E.W. and Jacobsen, R.T, "An International Standard Formulation for the Thermodynamic Properties of 1,1,1-Trifluoroethane (HFC-143a) for Temperatures from 161 to 450 K and Pressures to 50 MPa", J. Phys. Chem. Ref. Data, 29(4):521-552 (2000)

・ H. Nabizadeh, F. Mayinger, "Viscosity of Gaseous R123, R134a, and R142b", 12th European Conference on Thermophysical Properties (1990)

・ H. Nabizadeh, F. Mayinger, "Viscosity of Gaseous R404A, R407C, R410A, and R507", I. J.. Thermophys., 20-3, 777 (1999)

・ Huber M.L, Assael M.J., "Correlations for the Viscosity of 2,3,3,3-Tetrafluoroprop-1-ene (R1234yf) and trans-1,3,3,3-Tetrafluoropropene (R1234ze(E))", Int J Refrig. Nov. 71. 39-45 (2016)

・ ISO, "17584:2022-Refrigerant properties", (2022)

・ J. R. Cooper, R. B. Dooley, "Revised Release on the IAPS Formulation 2008 for the Viscosity of Ordinary Water Substance", IAPWS R12-08 (2008)

・ Justin C. Chichester, Marcia L. Huber, "Documentation and Assessment of the Transport Property Model for Mixtures Implemented in NIST REFPROP(Version 8.0)", NISTIR 6650 (2008)

・ Kamei, A., Beyerlein, S.W., and Jacobsen, R.T, "Application of nonlinear regression in the development of a wide range formulation for HCFC-22", Int. J. Thermophysics, 16:1155-1164 (1995)

・ Kenneth N. Marsh, Richard A. Perkins, Maria L. V., "Ramires Measurement and Correlation of the Thermal Conductivity of Propane from 86 K to 600 K at Pressures to 70 Mpa",J. Chem. Eng. Data, 47, 932-940 (2002)

・ Lemmon E.W., Akasaka R., "Equation of state for the thermodynamic properties of 2,3,3,3-tetrafluoropropene(R1233yf)", J. Phys. Chm. Ref Dat(submit) (2020)

・ Lemmon, E.W., Wagner, W., McLinden, M.O., "Thermodynamic properties of propane. Ⅲ. A Reference Equation of State for Temperatures from the Melting Line to 650 K and Pressures up to 1000 MPa", J. Chem. Eng. Data 54 (2009)

・ Marcia L. Huber, Arno Laesecke, "Correlation for the Viscosity of Pentafluoroethane (R125) from the Triple Point to 500 K at Pressures up to 60 Mpa", Ind. Eng. Chem. Res. 45, 4447-4453 (2006)

・ Marcia L.Huber,Arno Laesecke,and Richard A.Perkins, "Model for the Viscosity and Thermal Conductivity of Refrigerants,Including a New Correlation for the Viscosity of R134a", Ind Eng Chem Res,Vol 42,No 13 (2003)

・ Marcia L. Huber, "Models for Viscosity, Thermal Conductivity, and Surface Tension of Selected Pure Fluids as Implemented in REFPROP v10.0", NISTIR 8209 (2018)

・ Mark O. McLinden, Sanford A. Klein, Richard A. Perkins, "An extended corresponding states model for the thermal conductivity of refrigerants and refrigerant mixtures", Int. J. Ref. 23 (2000)

・ Marx, V., Pruss, A., Wagner, W., "Neue Zustandsgleichungen fuer R 12, R 22, R 11 und R 113. Beschreibung des thermodynamishchen Zustandsverhaltens bei Temperaturen bis 525 K und Druecken bis 200 Mpa", Duesseldorf: VDI Verlag, Series 19 (Waermetechnik/Kaeltetechnik), No. 57 (1992)

・ M. L. Huber,b, E. A. Sykioti, M. J. Assael, and R. A. Perkins, "Reference Correlation of the Thermal Conductivity of Carbon Dioxide from the Triple Point to 1100 K and up to 200 MPa", Phys Chem Ref Data. March ; 45(1) (2016)

・ Outcalt, S.L. and McLinden, M.O., "A modified Benedict-Webb-Rubin equation of state for the thermodynamic properties of R152a (1,1-difluoroethane)", J. Phys. Chem. Ref. Data, 25(2):605-636 (1996)

・ R. A. Perkins, J. V. Sengers, I. M. Abdulagatov, M. L. Huber, "Simplified Model for the Critical Thermal-Conductivity Enhancement in Molecular Fluids", Int J Thermophys, 34:191–212 (2013)

・ R. Fernandez-Prini, R. B. Dooley, "Revised Release on the IAPS Formulation 1985 for the Thermal Conductivity of Ordinary Water Substance", IAPWS (1998)

・ Richard A. Perkins, "Measurement and Correlation of the Thermal Conductivity of Isobutane from 114 K to 600 K at Pressures to 70 MPa", J. Chem. Eng. Data, 47, 1272-1279 (2002)

・ Richard A. Perkins, Marcia L. Huber, "Measurement and Correlation of the Thermal Conductivity of 2,3,3,3-Tetrafluoroprop-1-ene (R1234yf) and trans-1,3,3,3-Tetrafluoropropene (R1234ze(E))", Journal of Chemical & Engineering Data 56(12) (2011)

・ Richard A. Perkins, Marcia L. Huber, Marc J. Assael, "Measurement and Correlation of the Thermal Conductivity of trans-1-Chloro-3,3,3-trifluoropropene (R1233zd(E))", J. Chem. Eng. Data, 62 (2019)

・ Richard A. Perkins, Marcia L. Huber, Marc J. Assael, "Measurements of the Thermal Conductivity of 1,1,1,3,3-Pentafluoropropane (R245fa) and Correlations for the Viscosity and Thermal Conductivity Surfaces", J. Chem. Eng. Data, 61-9 (2016)

・ Richard A. Perkins, Marcia L. Huber, "Measurement and Correlation of the Thermal Conductivity of Pentafluoroethane(R125) from 190 K to 512 K at Pressures to 70 MPa", J. Chem. Eng. Data 51, 898-904 (2006)

・ Richard A. Perkins, Marcia L. Huber, "Measurement and Correlation of the Thermal Conductivity of cis-1,1,1,4,4,4-hexafluoro-2-butene", Int J Thermophys. 41 (2020)

・ R. A. Perkins, Marcla L. Huber, "Transport properties of refrigerants R32, R125, R134a, and R125+R32 mixtures in and byyond the critical", Int. J. Refrigeration, Vol.22(1999)

・ R. A. Perkins, J. V. Sengers, I. M. Abdulagatov, M. L. Huber, "Simplified Model for the Critical Thermal-Conductivity Enhancement in Molecular Fluids", Int J Thermophys 34:191–212 (2013)

・ R. Krauss, V. C. Weiss, T. A. Edison, J. V. Sengers, K. Stephan, "Transport Properties of 1,1-Difluoroethane (R152a)", Int. J. Thermophys., Vol. 17-4 (1996)

・ R. Span, W. Wanger, "A New Equation of State for Carbon Dioxide Cocering the Fluid Region from the Triple-Point Temperature to 1100 K at Pressures up to 800 MPa", J. Phys. Chem. Ref. Data, 25-6(1996)

・ S. A. Monogenidou, M. J. Assael, M. L. Huber, "Reference Correlation for the Thermal Conductivity of Ammonia from the Triple-Point Temperature to 680 K and Pressures up to 80 Mpa", J. Phys. Chem. Ref. Data, 47 (2018)

・ Thol M., Lemmon E.W., "Equation of state for the thermodynamic properties of trans-1,333-tetrafluoropropene[R1234ze(E)]", J. Phys. Chm. Ref Dat(submit) (2020)

・ Tillner-Roth, R. and Baehr, H.D., "An international standard formulation of the thermodynamic properties of 1,1,1,2-tetrafluoroethane (HFC-134a) for temperatures from 170 K to 455 K at pressures up to 70 MPa", J. Phys. Chem. Ref. Data, 23:657-729 (1994)

・ Tillner-Roth, R. and Yokozeki, A., "An International Standard Equation of State for Difluoromethne (R32) for Temperatures from the Triple Point at 136.34 K and Pressures up to 70 Mpa", J. Phys. Chem. Ref. Data, 25(6):1273-1328 (1997)

・ Thol M., Lemmon E.W., "Equation of state for the thermodynamic properties of trans-1,333-tetrafluoropropene[R1234ze(E)]", J. Phys. Chm. Ref Dat(submit) (2020)

・ Xianyang Meng, Chenyang Wen, Jiangtao Wu, "Measurement and Correlation of the Liquid Viscosity of trans-1-Chloro-3,3,3-trifluoropropene (R1233zd(E))", J. Chem. Thermodyn. 123,140-145 (2018)

・ Yong Zhou, Eric W. Lemmon, "Equation of State for the Thermodynamic Properties of 1,1,2,2,3-Pentafluoropropane (R-245ca)", Int. J. Thermophys., 37 (2016)

・ W. Wagner, A. Pruß, "The IAPWS Formulation 1995 for the Thermodynamic Properties of Ordinary Water Substance for General and Scientific Use", J. Phys. Chem. Ref. Data, Vol. 31- 2 (2002)

・ 日本熱物性学会, "新編 熱物性ハンドブック", 養賢堂 (2008.3)

・ 日本冷凍空調学会, "冷凍空調便覧　第1巻　基礎編", 日本冷凍空調学会 (2010.6)
